AMQP 协议介绍

从前面的内容可以了解到 RabbitMQ 是遵从 AMQP 协议的，换句话说， RabbitMQ 就是 AMQP 协议的 Erlang 的实现 (当然 RabbitMQ 还支持 STOMP2 、 MQTT3 等协议 )。AMQP 的模型架构和 RabbitMQ 的模型架构是一样的，生产者将消息发送给交换器，交换器和队列绑定。当生产者发送消息时所携带的 RoutingKey 与绑定时的 BindingKey 相匹配时，消息即被存入相应的队列之中。消费者可以订阅相应的队列来获取消息。

2: STOMP. 即 Simple (or Streaming) Text Oriented Messaging Protocol. 简单(流)文本面向消息协议，它提供了一个可互操作的连接格式，运行 STOMP 客户端与任意 STOMP 消息代理(Broker)进行交互。STOMP 协议由于设计简单，易于开发客户端，因此在多种语言和平台上得到广泛的应用。3: MQTT. 即 Message Queuing Telemetry Transport. 消息队列遥测传输，是 IBM 开发的一个即时通信协议，有可能成为物联网的重要组成部分.该协议支持所有平台，几乎可以把所有物联网和外部连接起来，被用来当作传感器和制动器的通信协议。

RabbitMQ 中的交换器、交换器类型、队列、绑定、路由键等都是遵循的 AMQP 协议中相应的概念。目前 RabbitMQ 最新版本默认支持的是 AMQP 0-9-1 。本书中如无特殊说明，都以 AQMP 0-9-1 为基准进行介绍。

AMQP 协议本身包括三层。

Module Layer: 位于协议最高层，主要定义了一些供客户端调用的命令，客户端可以利用这些命令实现自己的业务逻辑。例如，客户端可以使用 Queue.Declare 命令声明一个队列或者使用 Basic.Consume 订阅消费一个队列中的消息。
Session Layer: 位于中间层，主要负责将客户端的命令发送给服务器，再将服务端的应答返回给客户端，主要为客户端与服务器之间的通信提供可靠性同步机制和错误处理。
Transport Layer: 位于最底层，主要传输二进制数据流，提供帧的处理、信道复用、错误检测和数据表示等。

AMQP 说到底还是一个通信协议，通信协议都会涉及报文交互，从 low-level 举例来说， AMQP 本身是应用层的协议，其填充于 TCP 协议层的数据部分。而从 high-level 来说， AMQP 是通过协议命令进行交互的。 AMQP 协议可以看作一系列结构化命令的集合，这里的命令代表一种操作，类似于 HTTP 中的方法 (GET、 POST、 PUT、 DELETE 等) 。

# AMQP 生产者流转过程

为了形象地说明 AMQP 协议命令的流转过程，这里截取代码清单 1-1 中的关键代码，如代码清单 2-2 所示。

代码清单2-2 简洁版生产者代码

Connection connection = factory.newConnection() ; //创建连接 Channel channel = connection.createChannel() ; //创建信道
String message = " Hello World! ";
channel.basicPublish(EXCHANGE_NAME, ROUTING_KEY ,MessageProperties.PERSISTENT_TEXT_PLAIN, message.getBytes());
//关闭资源
channel.close();
connection.close();

1
2
3
4
5
6

当客户端与 Broker 建立连接的时候，会调用 factory.newConnection 方法，这个方法会进一步封装成 Protocol Header 0-9-1 的报文头发送给 Broker，以此通知 Broker 本次交互采用的是 AMQPO-9-1 协议，紧接着 Broker 返回 Connection.Start 来建立连接，在连接的过程中涉及 Connection.Start/.Start-OK、 Connection.Tune/.Tune-Ok， Connection.Open/.Open-Ok 这 6 个命令的交互。

当客户端调用 connection.createChannel 方法准备开启信道的时候，其包装 Channel.Open 命令发送给 Broker，等待 Channel.Open-Ok 命令。

当客户端发送消息的时候，需要调用 channel.basicPublish 方法，对应的 AQMP 命令为 Basic.Publish，注意这个命令和前面涉及的命令略有不同，这个命令还包含了 Content Header 和 Content Body。Content Header 里面包含的是消息体的属性，例如，投递模式 (可以参考 3.3 节)、优先级等，而 Content Body 包含消息体本身。

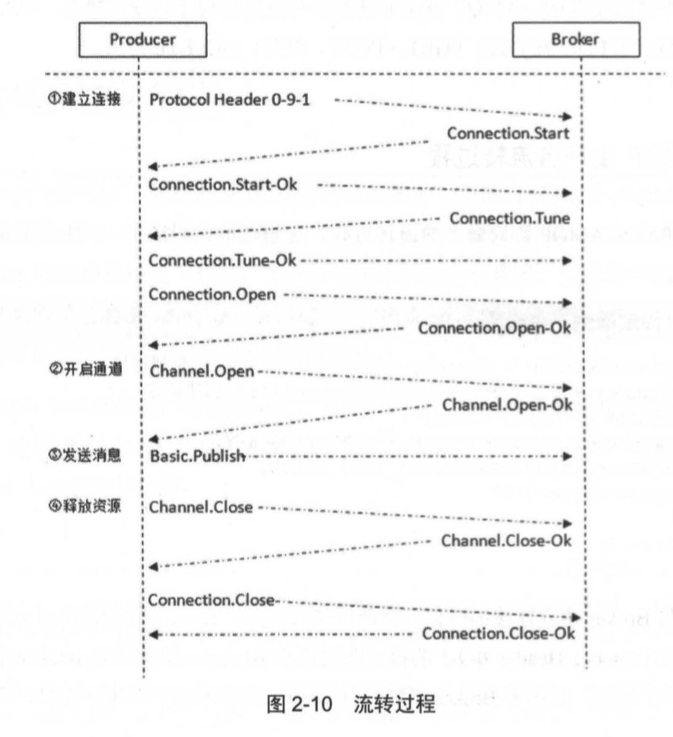

当客户端发送完消息需要关闭资源时，涉及 Channel.Close/.Close-Ok 与 Connection.Close/.Close-Ok 的命令交互。详细流转过程如图 2-10 所示。

流转过程

# AMQP 消费者流转过程

本节我们继续来看消费者的流转过程，参考代码清单 1-2，截取消费端的关键代码如代码清单 2-3 所示。

代码清单 1-2

Connection connection = factory.newConnection(addresses);// 创建连接

final Channel channel = connection . createChannel() ; //创建信道
Consumer consumer = new DefaultConsumer(channel) {}//_省略实现
channel.basicQos(64);
channel.basicConsume(QUEUE NAME , consumer);

//等待回调函数执行完毕之后，关闭资源
TimeUnit.SECONDS.sleep(5);
channel.close();
connection.close();

1
2
3
4
5
6
7
8
9
10
11

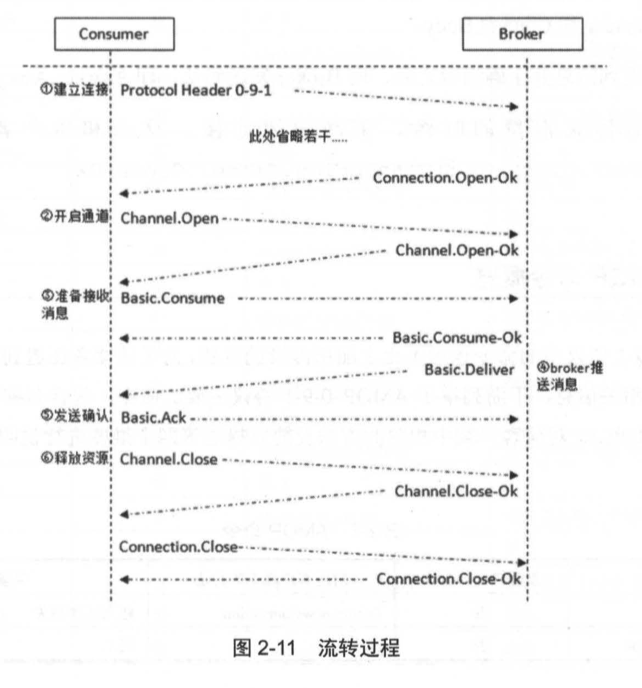

其详细流转过程如图 2-11 所示。

流转过程

消费者客户端同样需要与 Broker 建立连接，与生产者客户端一样，协议交互同样涉及 Connection.Start/.Start-Ok、 Connection.Tune/.Tune-Ok 和 Connection.Open/.Open-Ok 等，图 2-11 中省略了这些步骤，可以参考图 2-10 。

紧接着也少不了在 Connection 之上建立 Channel，和生产者客户端一样，协议涉及 Channel.Open/Open-Ok。

如果在消费之前调用了 channel.basicQos (int prefetchCount) 的方法来设置消费者客户端最大能 "保持" 的未确认的消息数，那么协议流转会涉及 Basic.Qos/.Qos-Ok 这两个 AMQP 命令。

在真正消费之前，消费者客户端需要向 Broker 发送 Basic.Consume 命令 (即调用 channel.basicConsume 方法) 将 Channel 置为接收模式，之后 Broker 回执 Basic.Consume-Ok 以告诉消费者客户端准备好消费消息。紧接着 Broker 向消费者客户端推送 (Push) 消息，即 Basic.Deliver 命令，有意思的是这个和 Basic.Publish 命令一样会携带 Content Header 和 Content Body。

消费者接收到消息并正确消费之后，向 Broker 发送确认，即 Basic.Ack 命令。

在消费者停止消费的时候，主动关闭连接，这点和生产者一样，涉及 Channel.Close/.Close-Ok 和 Connection.Close/.Close-Ok 。
